技術參數
測量介質：液體、氣體、蒸汽
輸出方式: 4~20mA電流信號/脈沖信號
測量范圍：(見附表一）
輸出信號：三線制：脈沖信號
溫度范圍： -40℃~350℃
三線/二線制：4～20mA信號
耐壓：PN1.6MPa、PN2.5MPa、PN4.0MPa、更高壓力可定做 允許振動加速度：≤0.2g
范 圍 度：正常范圍1:10 擴展范圍1:15
環境溫度：-40℃~55℃(非防爆場所)
壓力損失系數：Cd≤2.6
-20℃~55℃(防爆場所)
系統測量精度：液體 示值±1.0% (DN15\DN20示值±2%）
環境濕度：相對濕度5~85%
氣體、蒸汽 示值±1.5% (DN15\DN20 示值±2.5%）
信號遠傳距離：≤500m
插入式流量計 示值±2.5%
信號線接口：內螺紋M20×1.5
供電電壓：12VDC、24VDC、3.6V鋰電池
防爆等級：Exd II BT4
接液部分無活動部件，堅固耐用，免維護
防護等級：普通型IP65
通 訊：HART協議、RS485
儀表材質：轉換器-鋁合金，表體-1Cr18Ni9Ti，
顯示方式: 帶背光、帶符號、雙行顯示，顯示瞬時流量、 法蘭-碳鋼（標配）；也可定制特殊材質
百分比、輸出電流等、累積流量及多種工程量單位
產品概述
智能渦街流量計是根據卡門旋渦理論，利用流體的自然振動原理研制成的一種速度式流量儀表。該流量計具有無可動部件、測量范圍大、介質適應性廣、測量精度高、壓力損失小、結構簡單、運行可靠、使用壽命長、安裝維護方便等許多顯著優點?？蓮V泛應用于石油化工、冶金、電力、食品、制藥、電力、造紙等領域，以及供熱、供水、煤氣、市政建設、環保工程等行業的各種液體、氣體、高/低溫過熱蒸汽和飽和蒸汽進行流量計量和節能管理。
選型對照表
|
內容 |
規格代碼 |
代碼說明 |
|||||||||||||||
|
LUGB |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
智能渦街流量計 |
|
|
口徑 |
0 |
1 |
5 |
0 |
|
|
|
|
|
|
|
|
|
|
|
單位mm，4位區分，不足4位前面用0代替。 |
|
|
被測介質 |
1 |
|
|
|
|
|
|
|
|
|
|
1-液體 |
|||||
|
2 |
|
|
|
|
|
|
|
|
|
|
2-氣體 |
||||||
|
3 |
|
|
|
|
|
|
|
|
|
|
3-蒸汽（250℃以下） |
||||||
|
4 |
|
|
|
|
|
|
|
|
|
|
4-高溫高壓蒸汽（350℃以下） |
||||||
|
結構形式 |
I |
|
|
|
|
|
|
|
|
|
I-一體型 |
||||||
|
C |
|
|
|
|
|
|
|
|
|
C-分體型 |
|||||||
|
安裝方式 |
J |
|
|
|
|
|
|
|
|
J-法蘭夾裝式 |
|||||||
|
C |
|
|
|
|
|
|
|
|
C-簡易插入式 |
口徑≥200mm可選 |
|||||||
|
Q |
|
|
|
|
|
|
|
|
Q-球閥插入式 |
||||||||
|
F |
|
|
|
|
|
|
|
|
F-法蘭式（DN15-DN300可選） |
||||||||
|
介質壓力 |
1 |
|
|
|
|
|
|
|
1-1.6MPa |
||||||||
|
2 |
|
|
|
|
|
|
|
2-2.5MPa |
|||||||||
|
4 |
|
|
|
|
|
|
|
4-4.OMPa以上 |
|||||||||
|
輸出信號 |
0 |
|
|
|
|
|
|
0-無信號輸出 |
|||||||||
|
1 |
|
|
|
|
|
|
1-4～20mA |
||||||||||
|
2 |
|
|
|
|
|
|
2-脈沖信號 |
||||||||||
|
通訊 |
0 |
|
|
|
|
|
0-無通訊 |
||||||||||
|
1 |
|
|
|
|
|
1-RS485 |
|||||||||||
|
2 |
|
|
|
|
|
2-RS232 |
|||||||||||
|
4 |
|
|
|
|
|
4-Hart |
|||||||||||
|
溫度補償 |
0 |
|
|
|
|
T0-無溫度補償 |
|||||||||||
|
1 |
|
|
|
|
T1-設定溫度補償 |
||||||||||||
|
2 |
|
|
|
|
T2-在線溫度補償 |
||||||||||||
|
壓力補償 |
0 |
|
|
|
P0-無壓力補償 |
||||||||||||
|
1 |
|
|
|
P1-設定壓力補償 |
|||||||||||||
|
2 |
|
|
|
P2-在線壓力補償 |
|||||||||||||
|
現場顯示 |
N |
|
|
N-無現場顯示 |
|||||||||||||
|
D |
|
|
D-現場顯示 |
||||||||||||||
|
工作電源 |
D |
|
D-直流24V（液晶顯示/有信號輸出時選擇） |
||||||||||||||
|
B |
|
B-電池供電（液晶顯示且無信號輸出時選擇） |
|||||||||||||||
|
防爆 |
N |
N-無防爆要求 |
|||||||||||||||
|
E |
E- ExdIIBT4 |
||||||||||||||||
選型舉例：LUGB0250IF110T0P0DDN,表示智能渦街流量計，250mm口徑，一體型，法蘭安裝，1.6Mpa壓力，輸出4-20mA,無通訊，無溫度補償，無壓力補償，現場顯示，直流24V供電，無防爆要求
流量范圍選擇
|
結構形式 |
通徑 |
工況流量范圍（m3/h） |
||
|
液體 |
氣體 |
蒸汽 |
||
|
滿管式
|
15 |
0.6-3 |
3.8-13 |
4.4-13 |
|
20 |
0.8-6 |
7-50 |
7.9-79 |
|
|
25 |
2-10 |
10-100 |
12-120 |
|
|
40 |
4-26 |
25-250 |
30-300 |
|
|
50 |
6-38 |
40-400 |
50-500 |
|
|
65 |
10-65 |
68-680 |
85-850 |
|
|
80 |
20-100 |
100-1000 |
120-1200 |
|
|
100 |
30-150 |
160-1600 |
190-1900 |
|
|
125 |
40-250 |
230-2300 |
280-2800 |
|
|
150 |
50-380 |
380-3800 |
440-4400 |
|
|
200 |
80-620 |
670-6700 |
790-7900 |
|
|
250 |
120-1150 |
1060-10600 |
1200-12000 |
|
|
300 |
180-1300 |
1540-15400 |
1780-17800 |
|
|
插入式
|
400 |
270-2700 |
2700-27000 |
3200-32000 |
|
500 |
420-4200 |
4240-42400 |
4950-49500 |
|
|
600 |
610-6100 |
6100-61000 |
7100-71000 |
|
|
800 |
1000-10800 |
10850-108500 |
12660-126600 |
|
|
1000 |
1600-16900 |
17000-170000 |
20000-200000 |
|
|
1200 |
2400-24400 |
24400-244000 |
28500-285000 |
|
|
1500 |
2800-3800 |
38200-382000 |
44500-445000 |
|

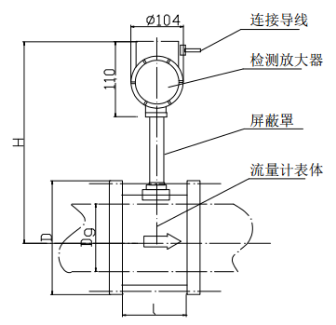

外形尺寸
夾裝式尺寸對照表
|
參數 公稱通徑 |
L |
D |
|
25 |
65 |
75 |
|
40 |
75 |
84 |
|
50 |
75 |
92 |
|
65 |
75 |
105 |
|
80 |
85 |
120 |
|
100 |
90 |
140 |
|
125 |
100 |
163 |
|
150 |
120 |
190 |
|
200 |
150 |
240 |
|
250 |
160 |
290 |
|
300 |
160 |
340 |
法蘭式尺寸對照表
|
參數 公稱通徑 |
L |
D |
|
10 |
200 |
250 |
|
15 |
200 |
250 |
|
20 |
200 |
250 |
|
25 |
200 |
250 |
|
40 |
200 |
250 |
|
50 |
200 |
250 |
|
65 |
200 |
250 |
|
80 |
200 |
250 |
|
100 |
200 |
250 |
|
125 |
200 |
250 |
|
150 |
200 |
300 |
|
200 |
250 |
350 |
|
250 |
250 |
450 |
|
300 |
300 |
450 |

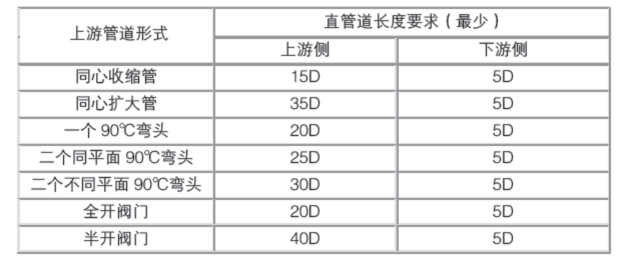

管道尺寸
注：D=流量計的公稱通徑

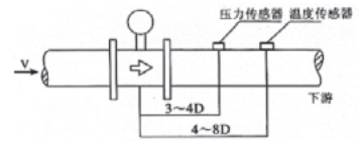

如果流量計需要安裝壓力和溫度傳感器進行測量，則需安裝在介質流向的下游方向。詳見下圖所示。
選型舉例：LUGB0250IF110T0P0DDN,表示智能渦街流量計，250mm口徑，一體型，法蘭安裝，1.6Mpa壓力，輸出4-20mA,無通訊，無溫度補償，無壓力補償，現場顯示，直流24V供電，無防爆要求
